Dürbün Ayağı ve Montaj Halkaları: 11 mm, 22 mm Picatinny ve Weaver Modelleri

Dürbün ayağı ve montaj halkaları, tüfek dürbününün platform üzerindeki raya sağlam, dengeli ve doğru yükseklikte bağlanmasını sağlayan optik montaj parçalarıdır. Dürbünün görüntü kalitesi kadar montaj ayağının tüp çapına, ray yapısına ve kullanım platformuna uygun olması da sistemin güvenli ve kararlı çalışması açısından önemlidir.

TEMİN Dürbün Ayağı kategorisinde; 11 mm kırlangıç kuyruğu kanala ve 22 mm Picatinny–Weaver raya uyumlu modeller, 25,4 mm, 30 mm ve 34 mm tüp halkaları, alçak, orta, yüksek ve ekstra yüksek profil seçenekleri, tek parça integral ayaklar, iki parçalı halka setleri, cantilever montajlar, stop pimli ve darbe emici dampa ayaklar ile yüksekliği veya açısı ayarlanabilen No Limit sistemleri bir arada sunulur.

Doğru dürbün ayağı seçimi yalnız ürünün raya takılabilmesiyle tamamlanmaz. Dürbünün ana tüp çapı, objektif gövdesi, ray standardı, göz mesafesi, dipçik–yanak yüksekliği, montaj uzunluğu ve kullanılan platformun yapısı birlikte değerlendirilmelidir.

Dürbün Ayağı Ne İşe Yarar?

Dürbün ayağı, optik ile tüfek üzerindeki ray arasında mekanik bağlantı oluşturur. Halkalar dürbünün ana tüpünü kavrarken taban bölümü 11 mm kanal, Weaver veya Picatinny ray üzerine bağlanır.

Uygun bir montaj ayağı dürbünün platform üzerinde kaymasını, dönmesini veya kullanım sırasında hizasının bozulmasını önlemeye yardımcı olur. Ayağın yüksekliği aynı zamanda objektif gövdesinin tüfeğe temas etmemesini ve kullanıcının rahat bir görüş hattı kurmasını sağlar.

Dürbün ayağı, optiğin kendi ayar mekanizmasının yerine geçmez. Standart ayaklar sabit bağlantı sağlarken açı veya yükseklik ayarlı özel modeller belirli optik kurulum ihtiyaçları için ek düzenleme imkânı sunabilir.

11 mm ve 22 mm Dürbün Ayağı Arasındaki Fark

11 mm Dürbün Kanalı

11 mm olarak adlandırılan kırlangıç kuyruğu veya dovetail kanallar; birçok havalı tüfek, PCP tüfek ve bazı küçük kalibreli platformlarda görülen bağlantı yapılarındandır. Kanalın iki kenarı eğimli olduğu için ayak yanlardan kavrayarak sabitlenir.

11 mm ifadesi genel bir sınıflandırmadır. Kanalın gerçek genişliği, açısı, derinliği ve stop pimi yuvası platforma göre değişebilir. Bu nedenle yalnız “11 mm” yazmasına bakarak her ayağın her tüfeğe uyacağı düşünülmemelidir.

22 mm Picatinny Ray

Picatinny ray, üst yüzeyinde belirli aralıklarla enine kanallar bulunan bağlantı sistemidir. Dürbün ayağının altındaki geri tepme çıkıntısı bu kanallardan birine oturarak ayağın ray üzerinde ileri veya geri hareket etmesini sınırlar.

Tüfek dürbünü, red dot, magnifier ve farklı optik ekipmanlarda yaygın olarak kullanılır. Ray üzerindeki kullanılabilir uzunluk, ayağın taban ölçüsü ve bağlantı vidalarının konumu birlikte kontrol edilmelidir.

Weaver Ray

Weaver ray görünüş bakımından Picatinny sisteme benzese de enine kanal ölçüleri ve kanal aralıkları aynı olmayabilir. Tek bağlantı çıkıntısına sahip bazı ayaklar iki sistemde de kullanılabilirken birden fazla sabit çıkıntısı bulunan montajlar her Weaver raya oturmayabilir.

Ürün açıklamasında yalnız Picatinny, yalnız Weaver veya Picatinny–Weaver uyumu açıkça belirtilmelidir. Bağlantının zorlanarak takılması raya veya ayağa zarar verebilir.

25,4 mm, 30 mm ve 34 mm Tüp Çapı Ne Anlama Gelir?

Dürbün ayağındaki 25,4, 30 veya 34 mm bilgisi, ayağın kavrayacağı dürbün ana tüpünün dış çapını belirtir. Ölçüm objektif merceğinden veya ayar kulelerinden değil, halkaların yerleştirildiği düz ana tüp bölümünden yapılır.

25,4 mm – 1 İnç Dürbün Ayağı

25,4 mm ve 1 inç aynı tüp ölçüsünü ifade eder. Geleneksel av dürbünlerinde, kompakt optiklerde ve birçok havalı tüfek dürbününde yaygın olarak görülür.

30 mm Dürbün Ayağı

30 mm ana tüp, değişken büyütmeli modern optiklerde yaygın kullanılan ölçülerden biridir. Daha geniş ayar mekanizmasına veya farklı gövde yapısına imkân verebilir; ancak tek başına daha fazla ışık toplandığı anlamına gelmez.

34 mm Dürbün Ayağı

34 mm tüp çapı, büyük gövdeli ve geniş ayar aralığına sahip bazı optiklerde kullanılır. 30 mm halka içine takılamaz; optikle birebir uyumlu 34 mm halka veya integral montaj seçilmelidir.

25,4 mm ile 30 mm arasında dönüştürücü parça bulunan bazı ürünler olabilir. Bu özellik ürün açıklamasında açıkça belirtilmiyorsa farklı tüp çapları birbirinin yerine kullanılmamalıdır.

Alçak, Orta ve Yüksek Profil Dürbün Ayağı

Profil yüksekliği, ray ile dürbünün optik merkezi arasındaki konumu etkiler. Alçak, orta, yüksek veya ekstra yüksek ifadeleri markalar arasında tamamen aynı milimetre değerine sahip olmayabilir. Bu nedenle yalnız profil adına değil, üreticinin verdiği gerçek ölçüye bakılmalıdır.

Alçak profil, küçük objektifli dürbünlerde daha kompakt ve raya yakın kurulum sağlayabilir. Ancak objektif gövdesi, lens kapağı veya ayar bölümü platforma temas etmemelidir.

Orta profil, birçok standart tüfek dürbünü ve geleneksel dipçik yapısında dengeli çözüm oluşturabilir. Yine de objektif çapı ve ray yüksekliği kontrol edilmelidir.

Yüksek ve ekstra yüksek profil, büyük objektif gövdesi, kalın lens kapağı, yükseltilmiş ray veya özel platform geometrisi bulunan sistemlerde gerekebilir.

Dürbünü gereğinden fazla yükseltmek, kullanıcının yanağını dipçiğe doğal biçimde yerleştirmesini zorlaştırabilir. En doğru yükseklik, gerekli mekanik boşluğu sağlarken rahat ve tekrarlanabilir bir görüş pozisyonu oluşturan seviyedir.

Objektif Çapı ile Ayak Yüksekliği Aynı Şey Değildir

3-9x40, 4-16x50 veya 6-24x56 gibi dürbün adlarındaki son sayı, ön objektif merceğinin nominal çapını belirtir. Objektifi çevreleyen dış gövde ise bu değerden daha büyüktür.

Bu nedenle 50 mm objektifli bir dürbün için yalnız 25 mm yarıçap hesabı yapmak yeterli değildir. Objektif gövdesinin gerçek dış çapı, lens kapağı, ray ile namlu arasındaki yükseklik ve ayak merkez ölçüsü birlikte değerlendirilmelidir.

Aynı objektif çapına sahip iki dürbün, gövde tasarımları nedeniyle farklı ayak yüksekliği gerektirebilir. Dürbün üreticisinin tavsiyesi ve montaj ayağının teknik çizimi en güvenilir karşılaştırmayı sağlar.

Tek Parça ve İki Parçalı Dürbün Ayağı

İki Parçalı Halka Setleri

İki parçalı sistemlerde ön ve arka halka birbirinden bağımsızdır. Ray üzerinde uygun noktalara yerleştirilebildikleri için dürbünün ana tüpündeki kullanılabilir montaj alanına göre esneklik sağlayabilir.

Bağımsız halkaların aynı eksende ve dengeli konumlandırılması önemlidir. Ray veya taban yüzeyinde hizalama sorunu varsa dürbün tüpü üzerinde dengesiz baskı oluşabilir.

Tek Parça ve İntegral Montajlar

Tek parça integral ayaklarda iki halka aynı gövde üzerinde birleştirilir. Montaj aralığı üretici tarafından sabitlendiği için düzenli ve rijit bir bağlantı yapısı oluşturabilir.

Tek parça ayağın taban uzunluğu, ray üzerindeki kullanılabilir alan ve dürbünün ayar kuleleri arasındaki düz tüp mesafesiyle uyumlu olmalıdır.

Cantilever Montaj Ayağı

Cantilever montaj, halkaları taban bağlantısının önüne doğru taşıyan tek parça yapıdır. Kısa ray alanına sahip veya göz mesafesi için dürbünün daha ileri konumlandırılması gereken platformlarda avantaj sağlayabilir.

Offset miktarı, merkez yüksekliği, tüp çapı ve ray bağlantısı ürün bazında değerlendirilmelidir. Cantilever yapı her geleneksel dipçik veya tüfek gövdesi için gerekli değildir.

Dampa Dürbün Ayağı Nedir?

Dampa dürbün ayağı, platformdan optiğe aktarılan ani hareket ve titreşimlerin etkisini azaltmaya yönelik yaylı veya hareket kontrollü bir gövde sistemine sahip özel montaj türüdür.

Özellikle güçlü yaylı ve gaz pistonlu havalı tüfeklerde görülebilen çift yönlü hareket karakteri, standart optik montajlardan farklı bir yük oluşturabilir. Uygun dampa ayağı bu yükün optiğe aktarımını azaltmaya yardımcı olabilir.

Dampa ayak kullanılması, her dürbünün her havalı tüfek için uygun olduğu anlamına gelmez. Dürbünün de üretici tarafından ilgili platformun hareket ve darbe karakterine uygun olarak belirtilmesi gerekir.

Stop Pimli Dürbün Ayağı

Stop pimi, özellikle 11 mm kanallı platformlarda ayağın ray üzerinde kaymasını sınırlandırmak için tüfek üzerindeki uygun yuvaya oturan dikey bir parçadır.

Pim yalnız karşılığında uygun stop yuvası varsa kullanılmalıdır. Stop piminin doğrudan ray yüzeyine bastırılması kanala zarar verebilir ve ayağın doğru oturmasını engelleyebilir.

Ayağın stop pimli olması, yan sıkma vidalarının gereksiz olduğu anlamına gelmez. Pim kaymayı sınırlandırırken taban bağlantısı ayağı kanal üzerinde dengeli biçimde kavramalıdır.

Ayarlanabilir ve No Limit Dürbün Ayakları

Ayarlanabilir dürbün ayakları, halka yüksekliğinin veya optik hattın açısının belirli sınırlar içinde değiştirilmesine imkân verebilir. Bu yapı dürbünün kendi ayar aralığını gereksiz yere uç sınırlarda kullanmadan optik kurulumun mekanik olarak düzenlenmesine yardımcı olabilir.

No Limit olarak adlandırılan modellerin ayar yönü, aralığı, tüp çapı ve ray uyumu birbirinden farklı olabilir. Ayar özelliği bulunması ürünün her dürbün ve her platformla uyumlu olduğu anlamına gelmez.

Bu tür ayakların kurulumu ve ayarı, üretici talimatına göre yapılmalıdır. Dengesiz halka yüksekliği veya yanlış açı dürbün tüpü üzerinde istenmeyen baskı oluşturabilir.

Dürbün Ayağı Seçerken Nelere Dikkat Edilmelidir?

Ray yapısı: 11 mm kanal, Picatinny, Weaver veya modele özel taban doğru belirlenmelidir.

Tüp çapı: Dürbünün düz ana tüp bölümü 25,4, 30 veya 34 mm olarak doğrulanmalıdır.

Objektif boşluğu: Objektif gövdesi, lens kapağı ve ayar bölümleri platforma temas etmemelidir.

Profil yüksekliği: Gerekli mekanik boşluğu sağlarken rahat yanak teması korunmalıdır.

Montaj alanı: Halkalar dürbünün ayar kulelerine, büyütme halkasına veya objektif gövdesine temas etmemelidir.

Platform türü: PCP, yaylı havalı, gaz pistonlu, airsoft veya farklı tüfek yapılarında montaj ihtiyacı değişebilir.

Darbe karakteri: Güçlü havalı platformlarda stop pimli veya dampa sistem ihtiyacı değerlendirilmelidir.

Tek veya iki parça: Ray uzunluğu, dürbünün düz tüp alanı ve istenen konumlandırma esnekliği dikkate alınmalıdır.

Malzeme ve bağlantı: Gövde malzemesi, vidalar, kelepçe yapısı ve yüzey kaplaması ürün açıklamasından incelenmelidir.

Üretici talimatı: Montaj yönü, vida sırası ve sıkma değerleri ayağın ve dürbünün kendi kılavuzlarından doğrulanmalıdır.

Öne Çıkan Dürbün Ayağı Markaları

Sig Sauer; 30 ve 34 mm ALPHA6 halka setleri ile tek parça ALPHA MSR integral montaj seçeneklerini farklı profil yüksekliklerinde sunar.

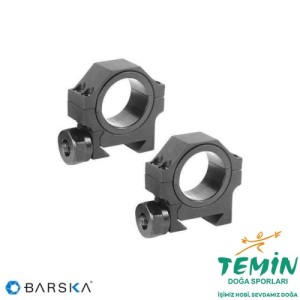

Barska; 25,4 ve 30 mm tüp çaplarında alçak, orta ve yüksek profil; Weaver, Ruger tipi ve farklı bağlantı sistemlerine yönelik geniş ürün seçeneğine sahiptir.

Hatsan; güçlü havalı platformlara yönelik Protector dampa ayağı ve yüksekliği–açısı ayarlanabilen Long Range No Limit gibi özel montaj sistemleriyle öne çıkar.

Vortex Optics; Pro Series halka ve Sport Cantilever gibi farklı tüp çapı, merkez yüksekliği ve platform ihtiyaçlarına yönelik montaj seçenekleri sunar.

UTG, Element Optics, Konus, Stoeger, Swampdeer, Vector Optics ve Sw+ss modelleri de stok durumuna göre farklı ray, profil ve dampa ihtiyaçlarına yönelik seçenekler oluşturur.

İşin Püf Noktası

Ayağı seçmeden önce yalnız dürbünün ürün adındaki ölçülere bakmayın. Ana tüp çapını, objektif dış gövdesini, düz montaj alanının uzunluğunu ve tüfek rayını ayrı ayrı doğrulayın.

Dürbünü mümkün olan en alçak seviyeye indirmek yerine önce doğal omuzlama ve yanak temasını değerlendirin. Gözünüz dürbün merkezine zorlanmadan gelmeli ve objektif platforma temas etmemelidir.

İki parçalı halka kullanılıyorsa halkaları ayar kulelerine, büyütme halkasına veya objektif geçiş bölgesine dayamayın. Halkalar dürbünün düz ve üretici tarafından montaja ayrılmış tüp yüzeyinde bulunmalıdır.

Vida bağlantılarında sıradan bir sıkılık anlayışı yerine ayağın ve dürbünün kendi kılavuzlarını esas alın. Marka ve modeller arasında tavsiye edilen değerler farklı olabilir.

Montaj tamamlandıktan sonra bağlantıda açıklık, dönme veya kayma olmadığını kontrol edin. Optik kurulumu konusunda tereddüt varsa yetkili servis veya deneyimli bir uzmandan destek alın.

Sıkça Sorulan Sorular

Dürbün ayağı nasıl seçilir?

Önce tüfeğin ray yapısı, ardından dürbünün ana tüp çapı belirlenir. Objektif boşluğu, profil yüksekliği, montaj alanı ve platform türü de birlikte kontrol edilir.

11 mm dürbün ayağı 22 mm raya takılır mı?

Doğrudan takılmaz. 11 mm dovetail kanal ile 22 mm Picatinny–Weaver ray farklı bağlantı yapılarına sahiptir. Uygun adaptör veya farklı ayak gerekir.

Picatinny ve Weaver aynı mıdır?

Benzer görünürler ancak kanal ölçüleri ve aralıkları farklı olabilir. Ürünün her iki rayla uyumu üretici açıklamasından doğrulanmalıdır.

1 inç dürbün ayağı kaç milimetredir?

1 inç tüp çapı 25,4 mm’dir. 1 inç ve 25,4 mm ifadeleri aynı halka ölçüsünü belirtir.

30 mm ayak 25,4 mm dürbüne uyar mı?

Doğrudan uymaz. Ürünle birlikte uygun ve üretici tarafından onaylanmış küçültme aparatı sunulmuyorsa 25,4 mm tüp için 25,4 mm halka kullanılmalıdır.

50 mm objektif için hangi yükseklikte ayak gerekir?

Tek bir cevap verilemez. Objektif dış gövdesi, ray yüksekliği, lens kapağı, namlu ve gövde yapısı birlikte ölçülmelidir.

Alçak ayak her zaman daha iyi midir?

Hayır. Optik rahat göz hizası sağlamalı ve objektif platforma temas etmemelidir. Gereğinden alçak veya yüksek montaj kullanım konforunu bozabilir.

Tek parça mı, iki parçalı dürbün ayağı mı seçilmelidir?

İki parçalı halkalar konumlandırma esnekliği sunar. Tek parça ayaklar bütünleşik ve düzenli bağlantı sağlayabilir. Ray alanı ve dürbünün tüp yapısı seçimde belirleyicidir.

Dampa dürbün ayağı ne işe yarar?

Platformdan optiğe aktarılan ani hareket ve titreşimin etkisini azaltmaya yardımcı olur. Özellikle belirli güçlü havalı tüfek sistemlerinde değerlendirilebilir.

Stop pimi gerekli midir?

Platformda uygun stop yuvası varsa ayağın ray üzerinde kaymasını sınırlandırabilir. Yuvası bulunmayan ray üzerinde zorlanarak kullanılmamalıdır.

Cantilever dürbün ayağı ne sağlar?

Halkaları taban bağlantısının önüne taşıyarak göz mesafesinin ve dürbün konumunun ayarlanmasına yardımcı olabilir. Her platform için gerekli değildir.

No Limit dürbün ayağı nedir?

Yükseklik veya açı düzenlemesine imkân veren ayarlanabilir montaj sistemidir. Gerçek ayar aralığı, tüp çapı ve ray uyumu modele göre değişir.

Dürbün ayağı ne kadar sıkılmalıdır?

Tek bir genel değer kullanılmamalıdır. Dürbün ve montaj ayağı üreticilerinin ilgili model için belirttiği değerler esas alınmalıdır.

Dürbün sökülüp takıldığında sıfır ayarı korunur mu?

Montaj sistemine ve aynı konuma ne kadar tutarlı yerleştirildiğine bağlıdır. Optik veya ayak söküldüğünde ayarın güvenli ve kontrollü ortamda yeniden doğrulanması gerekir.

TEMİN Dürbün Ayağı kategorisinde 11 mm ve 22 mm raylara uygun; 25,4, 30 ve 34 mm tüp çaplarında alçak, orta, yüksek, integral, cantilever, stop pimli, dampa ve ayarlanabilir montaj seçeneklerini karşılaştırabilirsiniz. Önce dürbününüzün tüp çapını ve platformunuzun ray yapısını belirleyerek doğru bağlantıya daha kolay ulaşabilirsiniz.
